通过VM7000的RS485接口读取数值

1.vm7000的RS485功能不是标配，先确认记录仪是否有RS485接口。

2.参数设置：

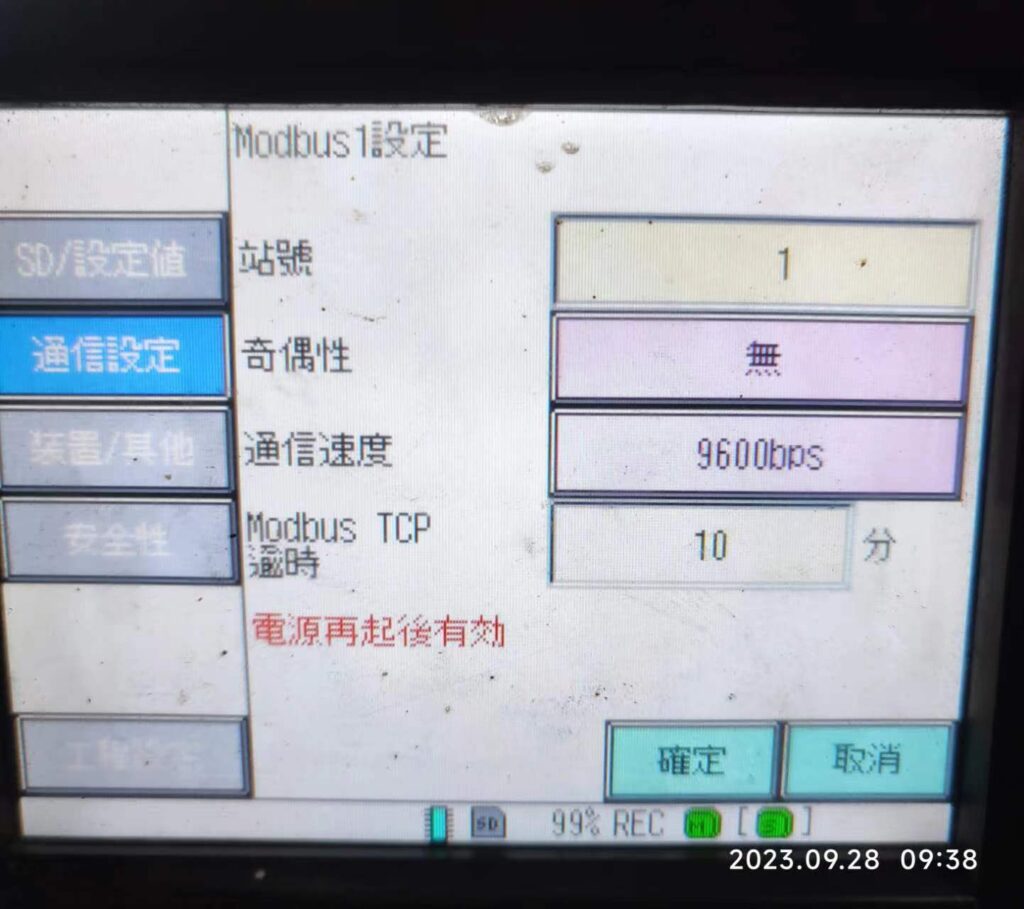

modbus1参数设 置：系统设定—通讯设定—moubus1

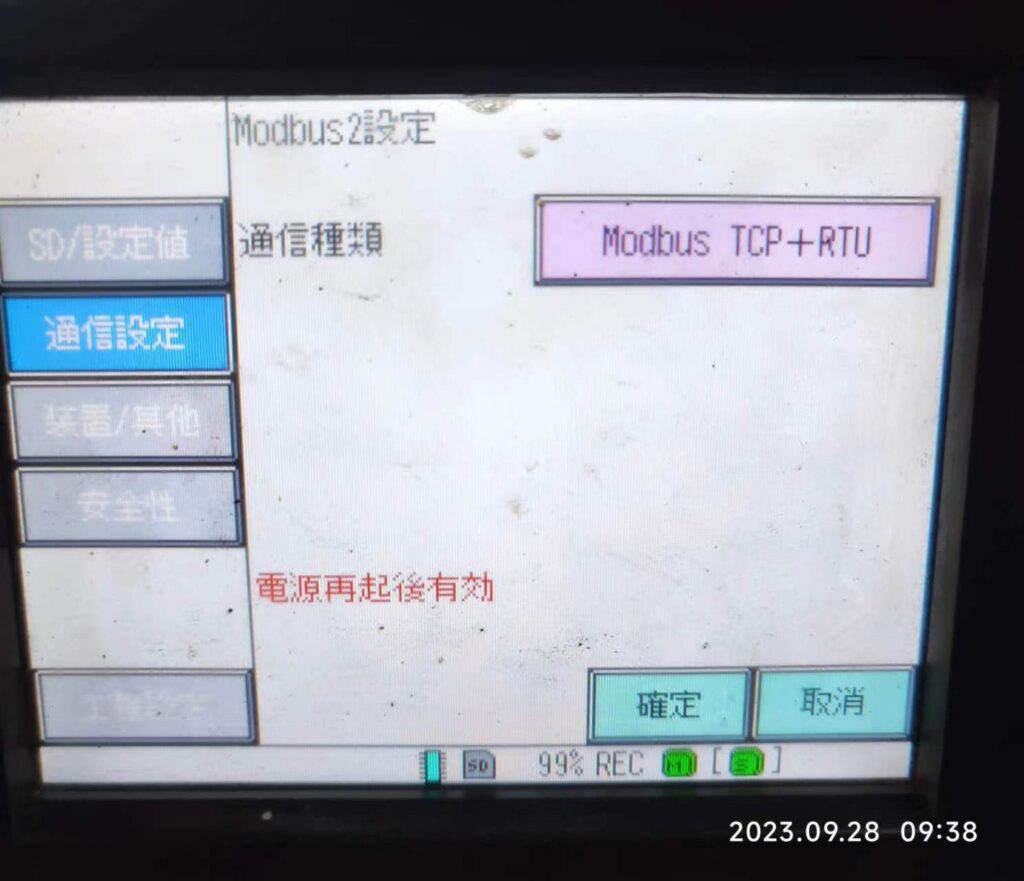

modbus2参数设 置：系统设定—通讯设定—moubus2（如果画面没有modbus2选项，请先把动作模式改成进阶模式：系统设定—装置其他—动作模式—进阶）

modbus1根据实际情况设置，modbus2选择modbus tcp+RTU选项。

3。接线

根据透明盖板接线提示，端子58接+，端子59接 – 。

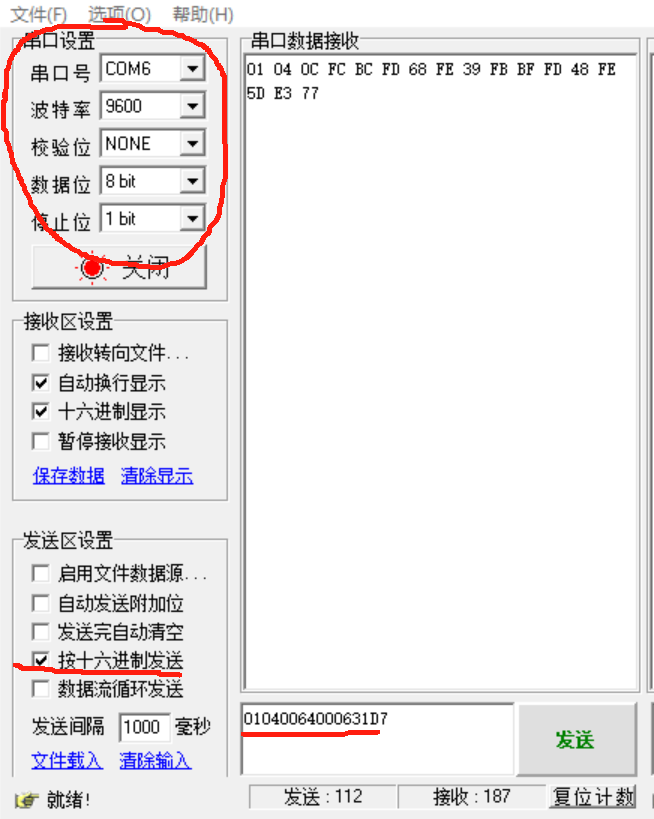

4.调试：（本例子是通过串口调试软件操作）：

其中串口设置和记录仪MODbus1要一致，

具体指令内容参考vm7000通讯协议，

例如：发送发送 01 04 00 64 00 06 31 D7 ，说明如下：

1：  01 是站号 Slave Address，也就是RS485的机台号码。

2：  04 是 Function Code ，功能是读取暂存器的值

3：  00 64 是 relative address ，就是暂存器的相对位置 ，00 64 就是Ch1 的暂存器位置

4： 00 06 是要读取的资料个数， 00 06 就是读6个，在这里就是读到Ch6

5： 31 D7 是Modbus的 CRC，算好之后位置要互换

回传值：

VM7000回传的值如下（以Hex表示）

01 04 0C 00 BB 13 88 13 88 13 88 13 88 13 88 33 98

1：  01 是站号 Slave Address，也就是RS485的机台号码。

2：  04 是 Function Code ，功能是读取暂存器的值

3： 0C 是 资料Bytes 数，不是全部的Bytes数。这里是取6个Ch的值，一个Ch 2 Bytes ，所以资料数量就是12 Bytes ，16进位表示就是 0C

4: 00 BB第一通道温度，转成十进制187，小数点有一位，所以得到值要除以10，得到18.7度

如果测量数值的小数点有2位，要除以100。

如果数值为负值，例如： FF 38 是负的温度 -19.9度。计算如下： 如果温度值是 Fxxx 那就是负数， FF 38换算成十进制就是 65336，减去 65535 再除以10 （因为K型是小数点以下一位），就是温度 -19.9
